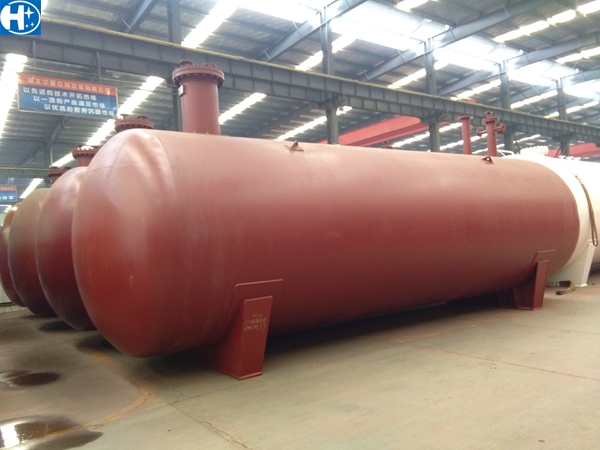

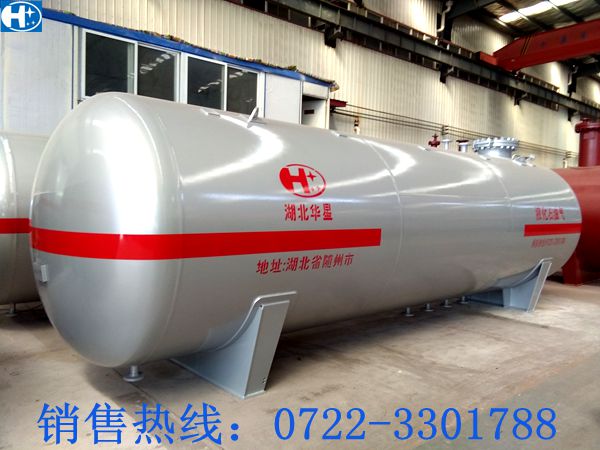

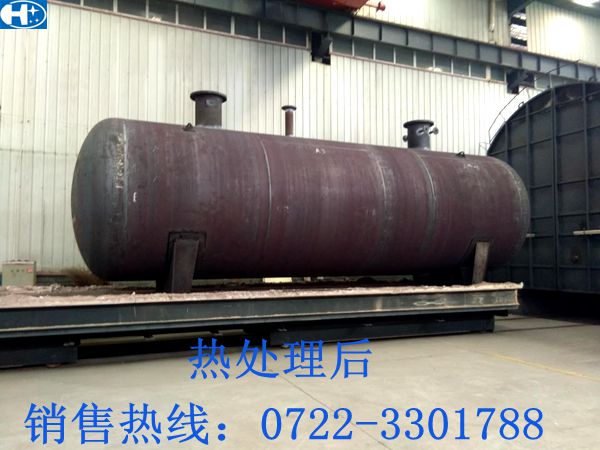

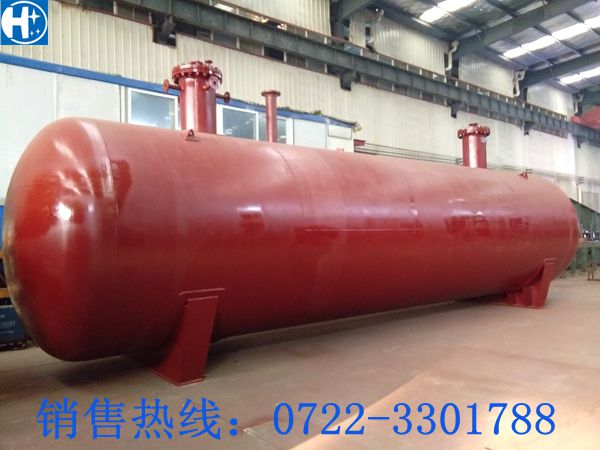

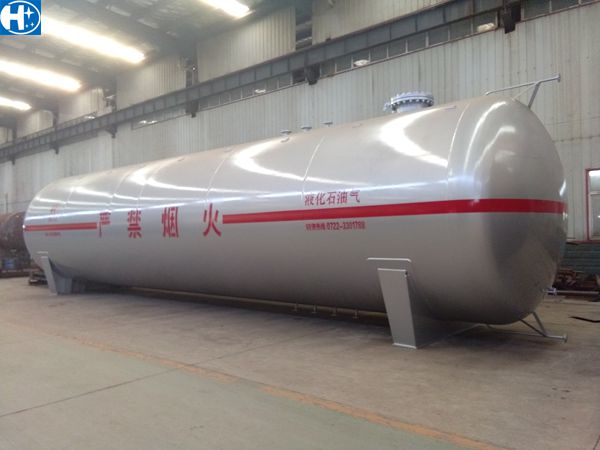

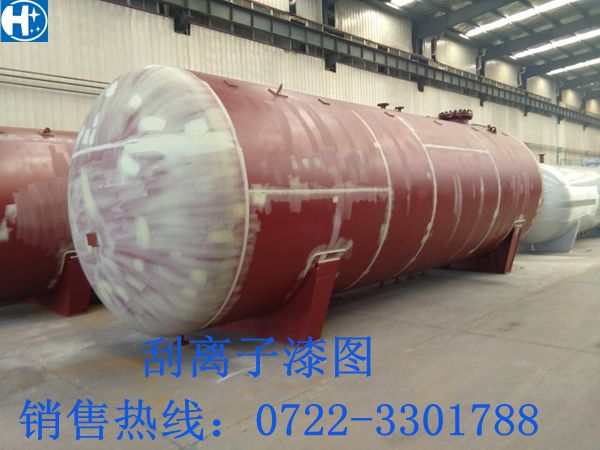

液化氣儲罐設計：臥式液化石油氣儲罐設計

  近年來，隨著我國石油化工行業的迅速發展，液化石油氣作為一種污染小、價格低、資源豐富的能源越來越受到重視，其應用日益廣泛。液化石油氣儲罐是具有較大危險的儲存容器，由于壓力容器本身具有爆炸能量外，儲罐內部盛裝介質為液化石油氣體，屬易燃易爆的液化體，在燃燒時能產生高能量，一旦外泄到空氣中，會(huì )很容易發生爆炸產生災難性后果。因此，液化石油氣儲罐的安全質量非常重要。

  結合《固定式壓力容器安全技術監察規程》和《壓力容器》的實施圍繞20立方臥式液化石油氣儲罐的設計，來探討在液化石油氣臥式儲罐的規則設計參數的確定、材料的選擇、結構的設計以及制造技術要求。

  1、臥式液化石油氣儲罐是盛裝液化石油氣的儲罐具有爆炸危險的特種承壓設備，為了它的安全運行，必須從設計、制造、使用和維護等各個環節都要嚴格要求，下面結合20立方臥式液化石油氣儲罐的設計，來探討在液化石油氣臥式儲罐的規則設計中參數的確定、材料的選擇、結構的設計以及制造技術要求等。

  2、確定設計壓力

對于常溫儲存液化石油氣的儲罐，根據TSGR0004-2009《固定式壓力容器安全技術監察規程》等3.9.3條款的規定，常溫儲存液化石油氣壓力容器規定溫度下的工作壓力，按照不低于50℃時的混合液化石油氣組分的實際飽和蒸汽壓來確定。應當在圖樣上注明限定的組分或者對應的壓力。本例中液化石油氣的主要組分是丙烷，丙烷50℃時的飽和蒸汽壓為1.6MPa，依據此工作壓力確定了這臺20立方臥式液化石油氣儲罐的設計壓力為1.77MPa。

  3、確定儲罐的裝量系數

液化石油氣在平衡狀態時的飽和蒸汽壓隨溫度的升高而增大，其液體的膨脹性較強，因此儲存液化石油氣的儲罐內必須留有一定的氣相空間，以防止由于溫度升高而導致儲罐內的壓力劇增。TSG R0004-2009《固定式壓力容器安全技術監察規程》等3.13條規定儲存液化氣體的壓力容器應當規定設計儲存量，裝量系數不得大于0.95。

  4、確定腐蝕裕量

  由所選定受壓元件的材質、工作介質對受壓元件的腐蝕率、容器使用環境和用戶期待的使用壽命來確定，實際上應先選定受壓元件的材質，再確定腐蝕裕量。工作介質對受壓元件的腐蝕率主要按實測數據和經驗來確定，受使用環境影響很大，變數很多，目前無現成的數據。一般介質無腐蝕的容器，其腐蝕裕量取1-2mm即可滿足使用壽命的要求。
